| 형식 (Model) |
DWP |
| 토출량 (Capacity) |
Max. 0.3㎥/min |
| 전양정 (Head) |
Max. 175m |
| 온도 (Temperature) |
Max. 95℃ |
| 회전수 (Revolution) |
1450, 1750 rpm |
| 구경 (Bore) |
25 ~ 80mm (토출구경기준) |
| 회전방향 (Rotation) |
구동측에서 보아 시계방향
Clockwise viewed from coupling end |
|

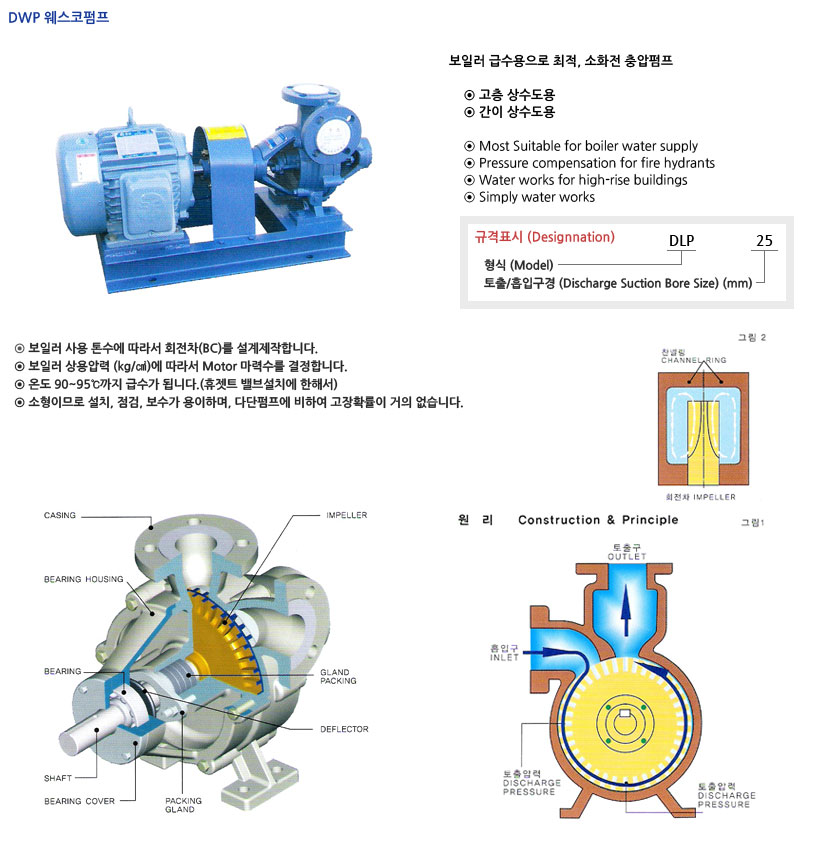

흡입구로부터 찬넬에 흘러들어오는 액체는 회전차에 바키드에서 즉시 가속
되고, 전단력에 의하여 그림1의 찬넬을 통해서 송출됩니다.
회전차의 버켓(Impeller Bucket)내에서의 액체의 흐름은 그림2에 그려져
있습니다. 이 과정은 액체가 송출될 때까지 에너지가 각 싸이클마다 증가되며,
몇번이고 되풀이 되면서 반복됩니다.
또한 이 흐름은 원활하고 지속적입니다. |
|
|
| |
|
| |

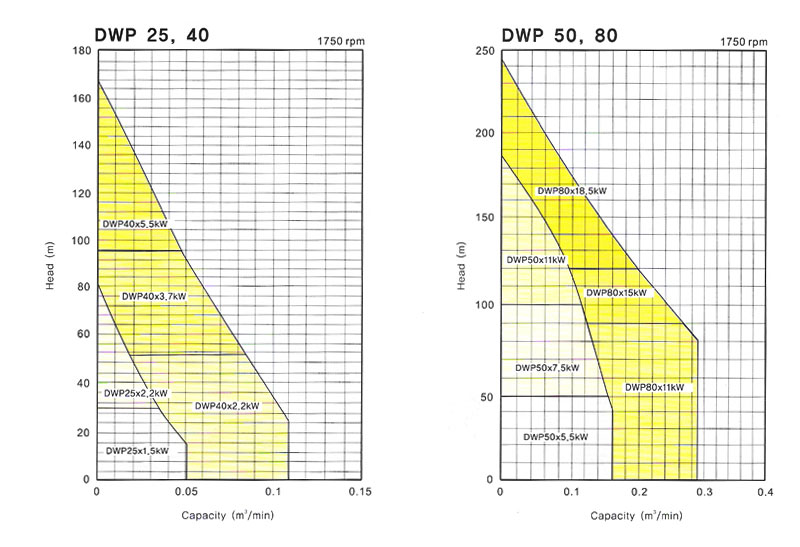

| MODEL |
구 경 |
동 력
kW |
전양정
H(m) |
토출량
Q(㎥/min) |
토출량
Q(㎥/hr) |
베어링 |
M/S규격 |
커플링 |
임펠러
외경 |
흡입
Suc. |
토출
Dis. |
Driven |
End |
Driven |
End |
내경 |
번호 |
| DWP 25 |
25 |
25 |
2.2 |
50 |
0.02 |
1.2 |
6203 ZZ |
6203 ZZ |
Ø 17 |
Ø 17 |
Ø 17 |
#1 |
Ø 114 |
| 30 |
0.03 |
1.8 |
| 1.5 |
20 |
0.04 |
2.4 |
| 10 |
0.05 |
3.0 |
| DWP 40 |
40 |
40 |
5.5 |
100 |
0.04 |
2.4 |
6204 ZZ |
6204 ZZ |
Ø 20 |
Ø 20 |
Ø 20 |
#2 |
Ø 152 |
| 3.7 |
80 |
0.06 |
3.6 |
#1 |
| 55 |
0.08 |
4.8 |
| 2.2 |
30 |
0.10 |
6.0 |
| DWP 50 |
50 |
50 |
11 |
130 |
0.08 |
4.8 |
6205 ZZ |
6205 ZZ |
Ø 25 |
Ø 25 |
Ø 25 |
#3 |
Ø 161 |
| 110 |
0.10 |
6.0 |
| 7.5 |
90 |
0.12 |
7.2 |
#2 |
| 60 |
0.14 |
8.4 |
| DWP 80 |
80 |
80 |
18.5 |
175 |
0.10 |
6.0 |
6306 ZZ |
6306 ZZ |
Ø 30 |
Ø 30 |
Ø 30 |
#4 |
Ø 190 |
| 155 |
0.13 |
7.8 |
| 15 |
140 |
0.16 |
9.6 |
#3 |
| 110 |
0.20 |
12.0 |
| 11 |
90 |
0.26 |
15.6 |
| 60 |
0.29 |
17.4 |
|
| |
 |
| |
|
| MODEL |
흡입
구경
Suc. |
토출
구경
Dis. |
동력
kW |
DMT 외형치수 (OUTLINE DIMENSIONS) |
펌프
중량
(kg) |
| A |
C |
f |
E |
L1 |
L2 |
L3 |
a |
H |
D |
h |
H1 |
B |
B1 |
B2 |
K |
F |
| DWP 25 |
25 |
25 |
1.5 |
635 |
328 |
190 |
144 |
500 |
70 |
360 |
60 |
320 |
175 |
75 |
175 |
250 |
215 |
40 |
120 |
M16 |
21 |
| 2.2 |
693 |
356 |
190 |
144 |
520 |
70 |
380 |
60 |
332 |
175 |
75 |
187 |
300 |
265 |
40 |
120 |
M16 |
21 |
| DWP 40 |
40 |
40 |
3.7 |
764 |
382 |
214 |
165 |
580 |
100 |
380 |
72 |
380 |
232 |
75 |
203 |
300 |
265 |
40 |
135 |
M16 |
31 |
| 5.5 |
826 |
444 |
214 |
165 |
660 |
120 |
420 |
72 |
384 |
232 |
75 |
207 |
330 |
295 |
40 |
135 |
M16 |
31 |
| DWP 50 |
50 |
50 |
7.5 |
981 |
482 |
274 |
222 |
730 |
120 |
490 |
85 |
399 |
215 |
75 |
207 |
330 |
295 |
40 |
170 |
M16 |
51 |
| 11 |
1092 |
593 |
274 |
222 |
860 |
120 |
620 |
85 |
452 |
215 |
100 |
260 |
390 |
345 |
50 |
170 |
M16 |
51 |
| DWP 80 |
80 |
80 |
11 |
1100 |
593 |
279 |
225 |
880 |
130 |
620 |
93 |
476 |
251 |
100 |
260 |
390 |
340 |
50 |
190 |
M16 |
70 |
| 15 |
1144 |
637 |
279 |
225 |
880 |
130 |
620 |
93 |
476 |
251 |
100 |
260 |
390 |
340 |
50 |
190 |
M16 |
70 |
| 18.5 |
1154 |
647 |
279 |
225 |
880 |
130 |
620 |
90 |
496 |
251 |
100 |
280 |
420 |
376 |
50 |
190 |
M16 |
70 |
|
| |
|
| 구 분 |
케이싱 (Casing) |
임펠러 (Impeller) |
주축 (Shaft) |
축봉장치 (Sealing) |
| 기본재질 (Standard) |
GC200 |
BC6 |
SM45C |
Gland Packing |
| 옵션재질 (Option) |
SSC13, SSC14 |
SSC13, SSC14 |
STS304, STS316 |
Mechanical Seal |
|
| |
 |

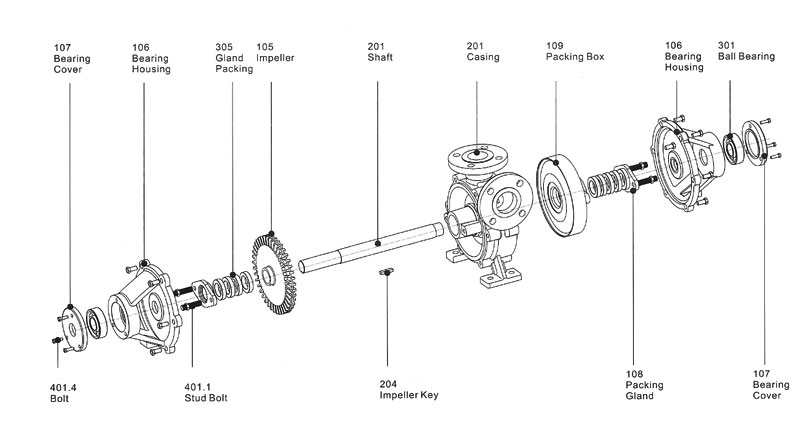

| Item No |
Part Name |
Material |
| 101 |
Casing |
GC 200 |
| 105 |
Impeller |
BC6 |
| 106 |
Bearing Housing |
GC 200 |
| 107 |
Bearing Cover |
GC 200 |
| 108 |
Packing Gland |
GC 200 |
| 109 |
Packing Box |
GC 200 |
| 201 |
Shaft |
SM 45C |
| 204 |
Impeller Key |
SM 45C |
| 205 |
Coupling Key |
SM 45C |
| 210 |
Deflector |
NBR |
| 301 |
Ball Bearing |
STB |
| 302 |
Casing O-Ring |
NBR |
| 305 |
Gland Packing |
GREASE |
| 401.1 |
Stud Bolt |
SS 400 |
| 401.2 |
Set Screw |
SS 400 |
| 401.3 |
Hexagon Bolt |
SS 400 |
| 401.4 |
Hexagon Nut |
SS 400 |
| 404 |
Washer |
SS 400 |
| 405 |
Stop Ring |
SK5M |
| 501 |
M/S |
Option |
| 502 |
M/S Cover |
GC 200 |
|
|
| |
|
| |
| |
| |
