| 1 |
개별인버터제어기능 |
인버터로 회전수 제어를 한다.(인버터 3대 조합가능) |
| 2 |
운전 Mode 선택 |
사용용도에 따른 운전방식 설정(난방순환) |
| 3 |
강력한 제어기능 |
차압제어, 온도제어, 압력제어 |
| 4 |
자동 정전 복귀 운전 |
전원 복귀시 운전중이던 상태를 기업하여 자동으로 운전 |
| 5 |
교번운전 |
주 Pump의 운전시간 설정에 의한 교번운전을 한다. |
| 6 |
고장 Pump Skip 운전 |
특정 Pump 고장시 자동 Skip되어 시스템의 정상운전 기능 |
| 7 |
갈수보호 운전 |
갈수 Sensor에 의한 공회전 방지를 한다. |
| 8 |
경보 표시 |
Inverter,Over Current,갈수,고압,저압 센서 이상시 경보 |
| 9 |
운전 Data 저장 |
Memory Chip 내장을 통한 운전자료저장 및 표시를 한다. |
| 10 |
통신운전 |
각펌프에 인버터는 통신에 의해 데이터를 송수신한다. |
| 11 |
비상운전 |
압력Transmitter고장시 조작판넬 수동으로 하여 강제 운전 |
| 12 |
중앙감시 |
중앙 제어반으로 통신을 이용한 운전 상태를 송신한다. |
| 13 |
자가 진단 기능 |
고장 및 운전 상태의 지속적 감시로 신뢰성을 높인다. |
| 14 |
MICOM 내장 |
16비트에 강력한 CPU를 내장하여 보다 빠른 명령을 수행 |
|
 |

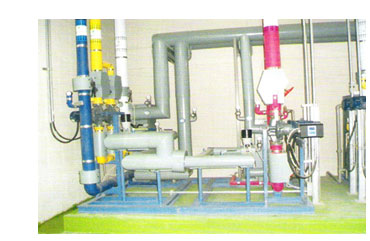

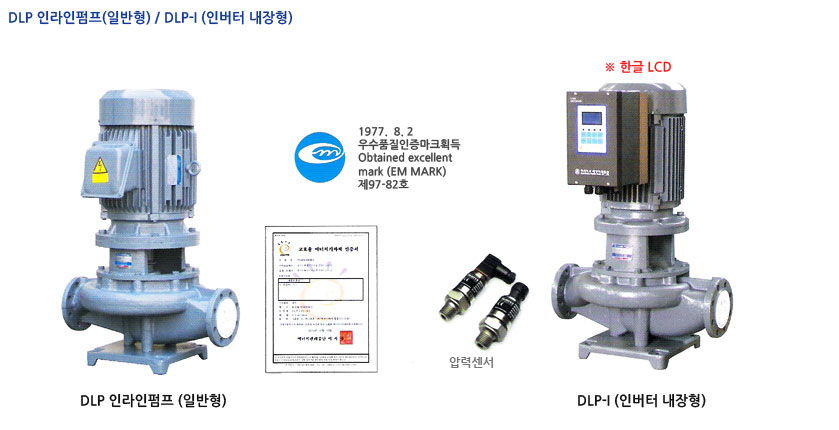

| 형식 (Moel) |
DLP, DLP-I |
| 토출량 (Capacity) |
Max. 9㎥/min |
| 전양정 (Head) |
Max. 50 m |
| 온도 (Temperature) |
Max. 90℃ (90℃ ~ 140℃는 특별제작) |
| 회전수 (Revolution) |
1450rpm, 1750rpm |
| 구경 (Bore) |
40 ~ 200mm (토출구경기준) |
| 회전방향 (Rotation) |
구동측에서 보아 시계방향
Clockwise viewed from coupling end |
| 플랜지 (Flange) |
KS B 1511 10Kgf/㎠ |
|
|
|
| |
|
|

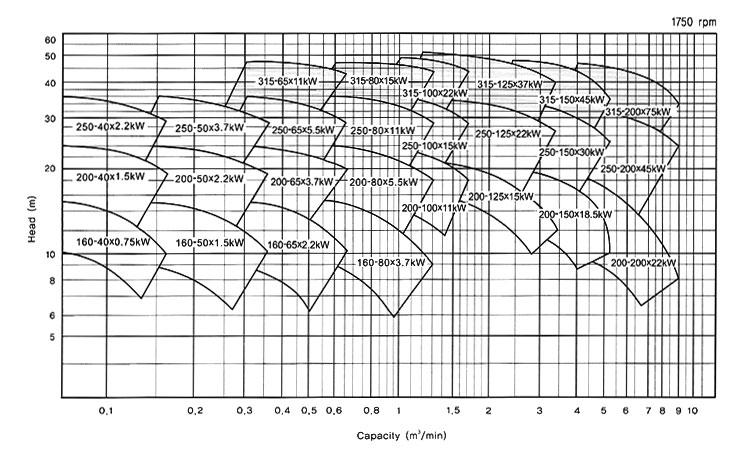

| MODEL |
흡입구경
Suc. |
토출구경
Dis. |
동력
kW |
토출량
Q (㎥/min) |
전양정
H(m) |
토출량
Q (㎥/min) |
전양정
H(m) |
토출량
Q (㎥/min) |
전양정
H(m) |
M/S 규격(Ø) |
임펠러 외경 |
| DLP 160-40 |
40 |
40 |
0.75 |
0.07 |
15 |
0.12 |
13 |
0.16 |
10 |
Ø 20 |
Ø 184 |
| DLP 200-40 |
1.5 |
24 |
22 |
20 |
Ø 25 |
Ø 224 |
| DLP 250-40 |
2.2 |
36 |
33 |
30 |
Ø 275 |
| DLP 160-50 |
50 |
50 |
1.5 |
0.15 |
15 |
0.25 |
13 |
0.35 |
10 |
Ø 184 |
| DLP 200-50 |
2.5 |
24 |
22 |
20 |
Ø 235 |
| DLP 250-50 |
3.7 |
36 |
33 |
30 |
Ø 284 |
| DLP 160-65 |
65 |
65 |
2.2 |
0.3 |
15 |
0.5 |
13 |
0.65 |
10 |
Ø 184 |
| DLP 200-65 |
3.7 |
24 |
22 |
20 |
Ø 224 |
| DLP 250-65 |
5.5 |
36 |
33 |
29 |
Ø 284 |
| DLP 315-65 |
11 |
47 |
45 |
44 |
Ø 35 |
Ø 315 |
| DLP 160-80 |
80 |
80 |
3.7 |
0.6 |
15 |
1.0 |
12 |
1.3 |
9 |
Ø 25 |
Ø 184 |
| DLP 200-80 |
5.5 |
24 |
21 |
18 |
Ø 235 |
| DLP 250-80 |
11 |
36 |
33 |
29 |
Ø 35 |
Ø 284 |
| DLP 315-80 |
15 |
47 |
45 |
44 |
Ø 320 |
| DLP 200-100 |
100 |
100 |
11 |
1.0 |
23 |
1.4 |
21 |
1.7 |
18 |
Ø 235 |
| DLP 250-100 |
15 |
36 |
33 |
29 |
Ø 284 |
| DLP 315-100 |
22 |
49 |
47 |
44 |
Ø 320 |
| DLP 200-125 |
125 |
125 |
15 |
1.2 |
21 |
2.5 |
17 |
3.4 |
12 |
Ø 224 |
| DLP 250-125 |
22 |
35 |
32 |
27 |
Ø 284 |
| DLP 315-125 |
37 |
50 |
47 |
40 |
Ø 330 |
| DLP 200-150 |
150 |
150 |
18.5 |
2.4 |
20 |
4.0 |
17 |
5.2 |
10 |
Ø 235 |
| DLP 250-150 |
30 |
34 |
31 |
25 |
Ø 284 |
| DLP 315-150 |
45 |
47 |
44 |
35 |
Ø 330 |
| DLP 200-200 |
200 |
200 |
22 |
4.0 |
19 |
6.0 |
15 |
9.0 |
8 |
Ø 235 |
| DLP 250-200 |
45 |
32 |
30 |
24 |
Ø 45 |
Ø 295 |
| DLP 315-200 |
75 |
47 |
44 |
34 |
Ø 340 |
|
| |
|

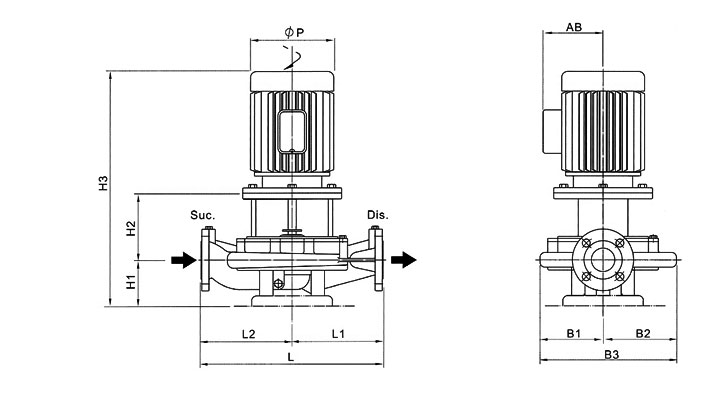

| MODEL |
구 경
(흡입x토출) |
동력(kW) |
H1 |
H2 |
H3 |
L1 |
L2 |
L |
B1 |
B2 |
B3 |
P |
AB |
| DLP 160-40 |
40 x 40 |
0.75 |
97 |
178 |
527 |
180 |
180 |
360 |
115 |
126 |
241 |
180 |
158 |
| DLP 200-40 |
1.5 |
101 |
195 |
605 |
210 |
210 |
420 |
128 |
135 |
263 |
199 |
172 |
| DLP 250-40 |
2.2 |
107 |
190 |
631 |
235 |
235 |
470 |
160 |
171 |
331 |
222 |
180 |
| DLP 160-50 |
50 x 50 |
1.5 |
106 |
201 |
611 |
195 |
195 |
390 |
120 |
137 |
257 |
199 |
172 |
| DLP 200-50 |
2.5 |
105 |
207 |
638 |
210 |
210 |
420 |
142 |
155 |
297 |
222 |
180 |
| DLP 250-50 |
3.7 |
108 |
204 |
631 |
240 |
240 |
480 |
161 |
170 |
331 |
244 |
205 |
| DLP 160-65 |
65 x 65 |
2.2 |
123 |
221 |
682 |
200 |
200 |
400 |
129 |
153 |
282 |
222 |
180 |
| DLP 200-65 |
3.7 |
119 |
225 |
660 |
250 |
250 |
500 |
147 |
169 |
316 |
244 |
205 |
| DLP 250-65 |
5.5 |
128 |
230 |
722 |
250 |
250 |
500 |
166 |
177 |
343 |
284 |
220 |
| DLP 315-65 |
11 |
134 |
292 |
896 |
300 |
300 |
600 |
194 |
215 |
409 |
337 |
272 |
| DLP 160-80 |
80 x 80 |
3.7 |
124 |
235 |
670 |
210 |
210 |
420 |
126 |
150 |
276 |
244 |
205 |
| DLP 200-80 |
5.5 |
132 |
245 |
744 |
280 |
280 |
560 |
161 |
193 |
354 |
284 |
220 |
| DLP 250-80 |
11 |
127 |
325 |
921 |
300 |
300 |
600 |
188 |
218 |
406 |
337 |
272 |
| DLP 315-80 |
15 |
142 |
265 |
963 |
310 |
310 |
620 |
203 |
231 |
434 |
337 |
272 |
| DLP 200-100 |
100 x 100 |
11 |
141 |
320 |
924 |
280 |
280 |
560 |
173 |
210 |
383 |
337 |
272 |
| DLP 250-100 |
15 |
156 |
335 |
1003 |
325 |
325 |
650 |
194 |
230 |
424 |
337 |
272 |
| DLP 315-100 |
22 |
155 |
312 |
1020 |
340 |
340 |
680 |
210 |
242 |
452 |
374 |
288 |
| DLP 200-125 |
125 x 125 |
15 |
186 |
335 |
1016 |
300 |
300 |
600 |
158 |
194 |
352 |
337 |
272 |
| DLP 250-125 |
22 |
182 |
335 |
1068 |
325 |
325 |
650 |
201 |
246 |
447 |
374 |
288 |
| DLP 315-125 |
37 |
196 |
345 |
1181 |
350 |
350 |
700 |
225 |
269 |
494 |
414 |
317 |
| DLP 200-150 |
150 x 150 |
18.5 |
178 |
363 |
1076 |
360 |
360 |
720 |
212 |
279 |
491 |
374 |
288 |
| DLP 250-150 |
30 |
209 |
345 |
1146 |
375 |
375 |
750 |
209 |
264 |
473 |
374 |
288 |
| DLP 315-150 |
45 |
215 |
370 |
1226 |
390 |
390 |
780 |
240 |
292 |
532 |
414 |
317 |
| DLP 200-200 |
200 x 200 |
22 |
195 |
393 |
1131 |
390 |
390 |
780 |
238 |
329 |
567 |
374 |
288 |
| DLP 250-200 |
45 |
207 |
431 |
1272 |
400 |
400 |
800 |
257 |
299 |
556 |
414 |
317 |
| DLP 315-200 |
75 |
314 |
흡:315 |
1324 |
430 |
430 |
860 |
256 |
324 |
580 |
507 |
495 |
| 314 |
토:225 |
|
| |

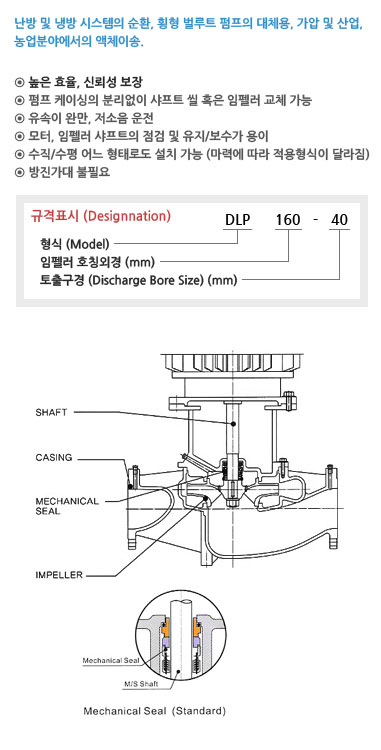

| 구 분 |
케이싱 (Casing) |
임펠러 (Impeller) |
주축 (Shaft) |
축봉장치 (Sealing) |
| 기본재질 (Standard) |
GC200 |
GC200 |
STS304 |
Mechanical Seal |
| 옵션재질 (Option) |
SSC13, SSC14, GCD450 |
BC6, SSC13, SSC14 |
STS316 |
|
| |
 |

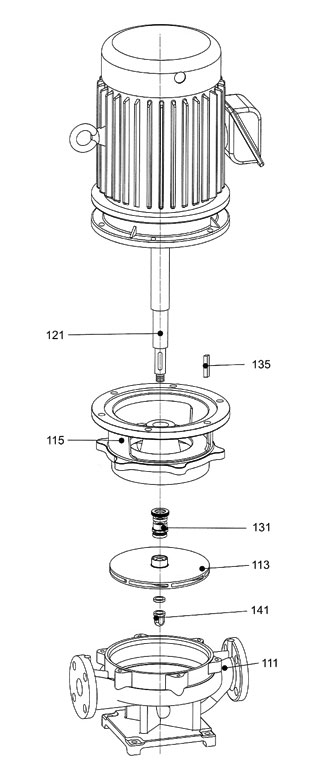

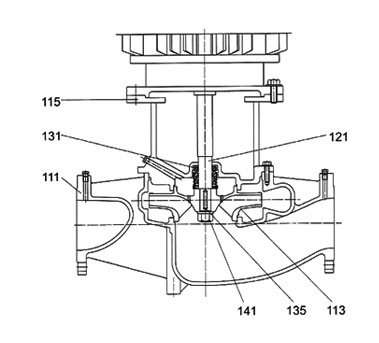

| Item NO |
Part Name |
Material |
| 111 |
Casing |
GC200 |
| 113 |
Impeller |
GC200 |
| 115 |
Motor Bracket |
GC200 |
| 121 |
Shaft |
STS304 |
| 131 |
Mechanical Seal |
SIC/CARBON |
| 135 |
Impeller Key |
STS304 |
| 141 |
Hexagon Nut |
STS304 |
|
 |
|
 |
|
| |
| |
| |
