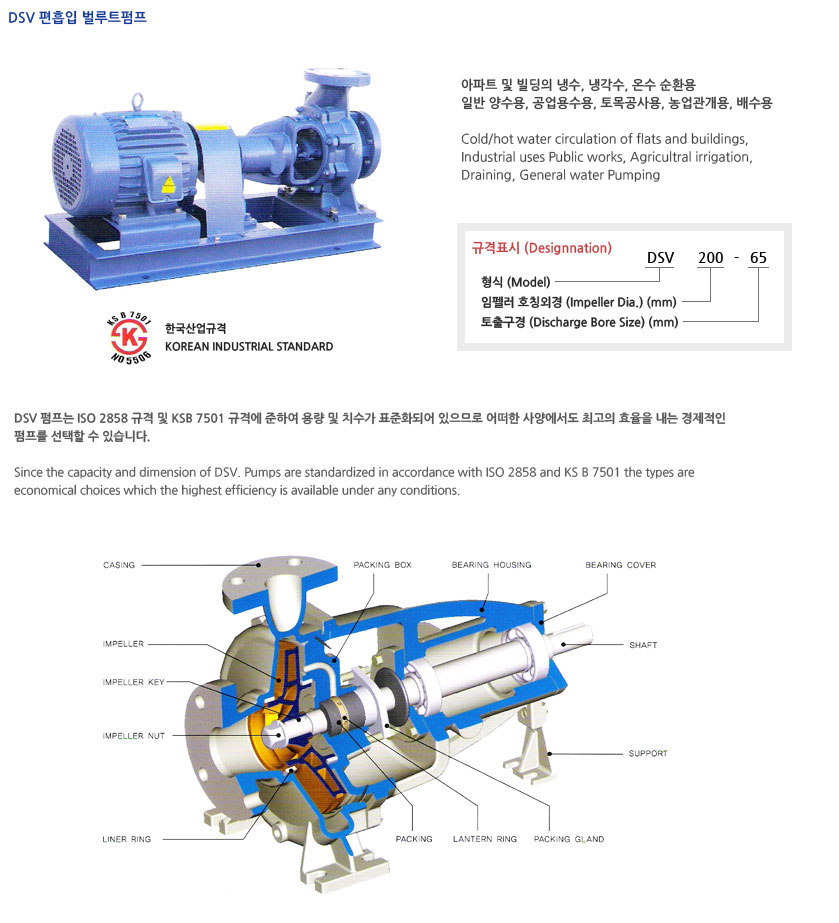

형식 (Model)   DSV
  토출량 (Capacity)   Max. 12㎥/min
  전양정 (Head)   Max. 80m
  온도 (Temperature)   Max. 90℃
  회전수 (Revolution)   1450, 1750 rpm
  구경 (Bore)   32 ~ 200mm (토출구경기준)
  회전방향 (Rotation)   구동측에서 보아 시계방향
  Clockwise viewed from coupling end
  플랜지 (Flange)   KS B 1511 (10kg/㎠)

구 분 DSV 160- DSV 200- DSV 250- DSV 315- DSV 400-
임펠러 호칭 외경 160 200 250 315 400
임펠러 최대 외경 Ø 169 Ø 209 Ø 269 Ø 319 Ø 409

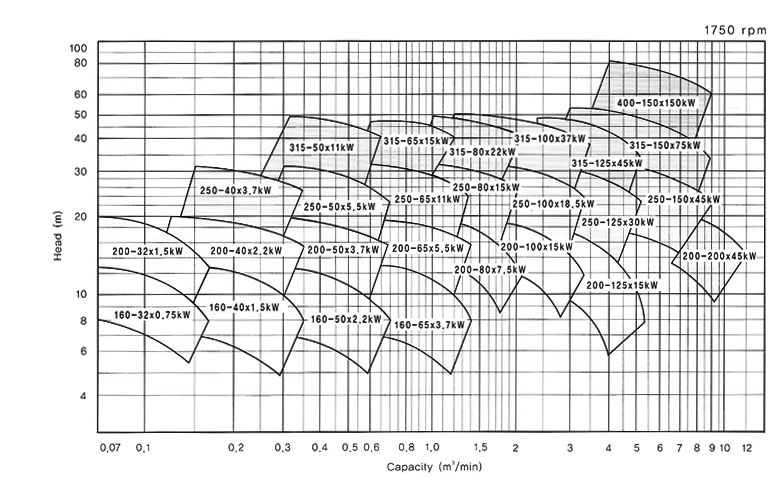

1750 rpm
MODEL 흡입구경
Suc.		 토출구경
Dis.		 동력
kW		 토출량
Q(㎥/min)		 전양정
H(m)		 토출량
Q(㎥/min)		 전양정
H(m)		 토출량
Q(㎥/min)		 전양정
H(m)		 베어링규격 M/S 규격
Ø		 커플링규격
Driven End 구경 번호
DSV 160-32 40 32 0.75 0.07 13 0.12 11.5 0.17 8 6305 ZZ 6305 ZZ Ø 25 Ø 24 #1
DSV 200-32 1.5 20 18 13
DSV 160-40 50 40 1.5 0.15 13 0.25 11.5 0.35 8
DSV 200-40 2.2 20 18 16
DSV 250-40 3.7 32 29 26
DSV 160-50 65 50 2.2 0.3 13 0.5 11.5 0.7 8
DSV 200-50 3.7 20 18 16
DSV 250-50 5.5 32 29 26 #2
DSV 315-50 11 47 45 40 6307 ZZ 6307 ZZ Ø 35 Ø 35 #3
DSV 160-65 80 65 3.7 0.6 13 1.0 11.5 1.4 8 6305 ZZ 6305 ZZ Ø 25 Ø 24 #1
DSV 200-65 5.5 20 18 16 #2
DSV 250-65 11 32 29 26 6307 ZZ 6307 ZZ Ø 35 Ø 32 #3
DSV 315-65 15 47 45 1.2 44
DSV 200-80 100 80 7.5 1.0 19 1.58 17 2.1 12 #2
DSV 250-80 15 32 29 26 #3
DSV 315-80 22 49 46 42 #4
DSV 200-100 125 100 15 1.2 19 2.5 17 3.4 12 #3
DSV 250-100 18.5 32 29 24 #4
DSV 315-100 37 49 46 38 #5
DSV 200-125 150 125 15 2.4 18 4.0 15 5.2 8 #3
DSV 250-125 30 31 28 23 #5
DSV 315-125 45 47 44 34 6409 6410 Ø 45 Ø 42
DSV 250-150 200 150 45 4.0 31 6.33 29 9.0 23 6409 6409
DSV 315-150 75 47 44 32 6409 6410
DSV 400-150 150 80 72 62 별도
DSV 250-200 250 200 45 10 17.5 11 16 12 14.5 6411 6411 Ø 55 Ø 48 #5

Unit:mm
MODEL 흡입구경
Suc.		 토출구경
Dis.		 동력

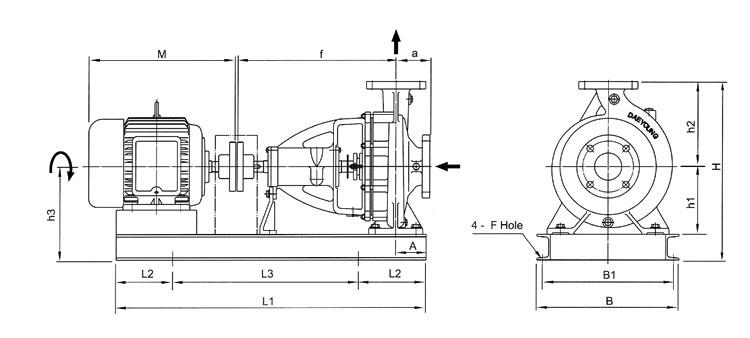

kW		 DSV 외형치수 (OUTLINE DIMENSIONS) PUMP
중량
(kg)
a f L1 L2 L3 H h1 h2 h3 B B1 A F
DSV 160-32 40 32 0.75 80 360 710 115 480 367 132 160 207 300 265 60 M16 33
DSV 200-32 1.5 80 360 710 115 480 415 160 180 235 300 265 60 M16 38
DSV 160-40 50 40 1.5 80 360 710 115 480 367 132 160 207 300 265 60 M16 34
DSV 200-40 2.2 100 360 800 130 540 415 160 180 235 330 295 60 M16 40
DSV 250-40 3.7 100 360 800 130 540 480 180 225 255 370 335 75 M20 52
DSV 160-50 65 50 2.2 100 360 800 130 540 415 160 180 235 330 295 60 M16 37
DSV 200-50 3.7 100 360 800 130 540 435 160 200 235 330 295 60 M16 43
DSV 250-50 5.5 100 360 800 130 540 480 180 225 255 370 335 75 M20 53
DSV 315-50 11 125 470 1090 190 710 605 225 280 325 430 380 78 M16 65
DSV 160-65 80 65 3.7 100 360 800 130 540 435 160 200 235 330 295 75 M16 40
DSV 200-65 5.5 100 360 800 130 540 480 180 225 255 370 335 75 M16 48
DSV 250-65 11 100 360 800 190 740 550 200 250 300 420 375 75 M20 70
DSV 315-65 15 125 470 1120 190 740 605 225 280 325 450 405 90 M20 91
DSV 200-80 100 80 7.5 125 470 1000 170 660 505 180 250 255 400 365 75 M20 66
DSV 250-80 15 125 470 1120 190 740 605 225 280 325 450 405 90 M20 76
DSV 315-80 22 125 470 1120 190 740 665 250 315 350 450 405 90 M20 96
DSV 200-100 125 100 15 125 470 1120 190 740 580 200 280 300 420 375 90 M20 74
DSV 250-100 18.5 125 470 1120 190 740 605 225 280 325 450 405 90 M20 88
DSV 315-100 37 140 470 1250 205 840 690 250 315 375 490 431 90 M20 105
DSV 200-125 150 125 15 140 470 1120 190 740 665 250 315 350 450 405 90 M20 93
DSV 250-125 30 140 470 1250 205 840 730 250 355 375 490 431 90 M20 100
DSV 315-125 45 140 470 1400 230 940 760 280 355 405 570 511 110 M20 140
DSV 250-150 200 150 45 160 530 1400 230 940 780 280 375 405 570 511 110 M20 130
DSV 315-150 75 160 530 1400 230 940 865 315 400 465 640 574 110 M20 156
DSV 400-150 150 160 530 1600 260 1080 915 315 450 465 640 574 110 M20 202
DSV 250-200 250 200 45 230 606 1360 220 920 805 360 320 485 670 606 140 M20 316

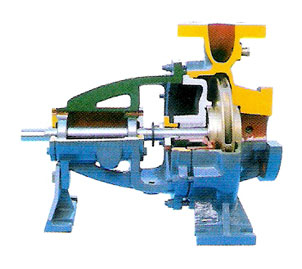

구 분 케이싱 (Casing) 임펠러 (Impeller) 주축 (Shaft) 축봉장치 (Sealing)
기본재질 (Standard) GC200 GC200 SM45C Gland Packing
옵션재질 (Option) SSC13, SSC14, GCD450 BC6, SSC13, SSC14 STS304, STS316 Mechanical Seal

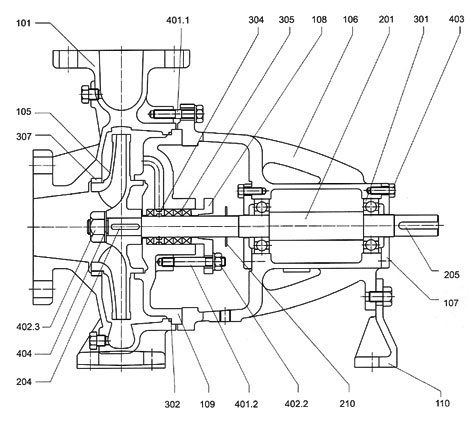

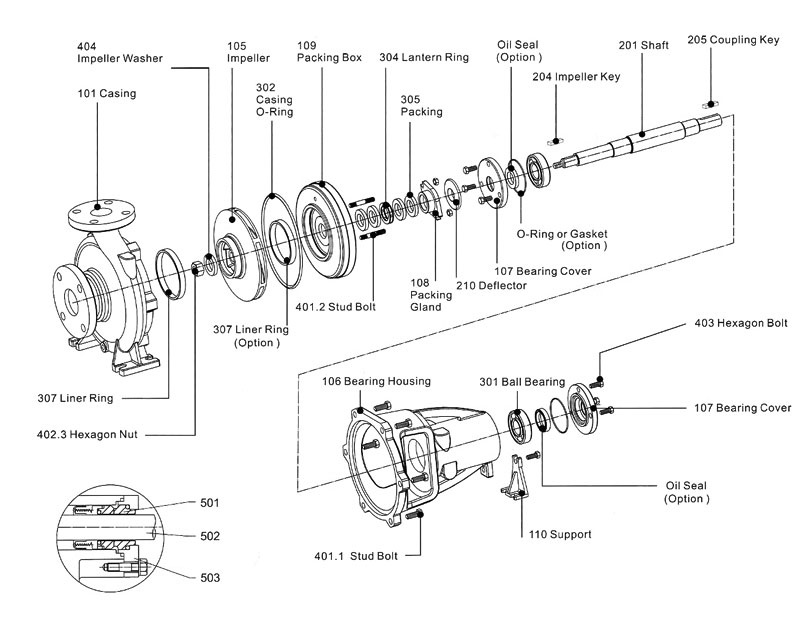

Item No Part Name Material
101 Casing GC200
105 Impeller GC200
106 Bearing Housing GC200
107 Bearing Cover GC200
108 Packing Gland GC200
109 Packing Box GC200
110 Support GC200
201 Shaft SM45C
204 Impeller Key SM45C
205 Coupling Key SM45C
210 Deflector NBR
301 Ball Bearing STB
302 Casing O-Ring NBR
304 Lantern Ring SS400
305 Gland Packing GREASE PACKING
307 Liner Ring GC200
401.1 Stud Bolt SS400
401.2 Stud Bolt SS400
402.2 Hexagon Nut SS400
402.3 Hexagon Nut SS400
403 Hexagon Bolt SS400
404 Impeller Washer SS400

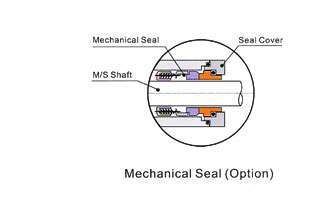

501 Mechanical Seal Option
502 M/S Shaft STS304
503 M/S Cover GC200
